产品简介
4口隔离型PROFIBUS/MPI/PPI集线器，实现PROFIBUS总线型、星形和混合型网络拓扑结构，方便网络布线，无延时数据透明传输，双向延长通信距离和增加站点数符合PROFIBUS标准，速率0～1.5Mbps（或0～12Mbps）自适应，带通信指示灯，9～40VDC宽电压隔离供电，电源-RS485-RS485全隔离，防雷击浪涌。接口为标准DP插座，背板螺栓安装。
技术参数
● 隔离电压：1000VDC，电源对RS485和RS485对RS485全隔离。
● 电源：9～40VDC宽电压供电，不受电源电压波动的影响，带电源极性接反保护和浪涌保护。
● 功耗：FS-PBHUB-6约3W，FS-PBHUB-4约2W。
● 通信速率：0~1.5Mbps（或0~12Mbps）无延时自动适应。
● PROFIBUS接口：DB9F（孔）插座，引脚信号定义符合PROFIBUS标准。
● 各个传输速率下每段的最大通信距离符合PROFIBUS标准：
传输率（bit/s） | 9.6K | 19.2K | 45.45K | 93.75K | 187.5K | 500K | 1.5M | 3M | 6M | 12M |
最大电缆长度（米） | 1200 | 1000 | 400 | 200 | 100 | |||||
● 每个RS485端口具有防雷击浪涌保护器，可重复性浪涌容量：Ipp=100A（10/700us，4KV），符合标准：ITU-TK20/21、VDE 0433。±15KV ESD（静电）保护。
● 自恢复过流保护，RS485端口能承受高达60V的电压引起的持续过电流。
● 每个RS485端口具有数据接收指示灯。
● 工作温度：-40～+85℃。
● 外形尺寸：FS-PBHUB-6：163mm×99mm×28mm（长×宽×高），重量：355克。
FS-PBHUB-4：115mm×99mm×28mm（长×宽×高），重量：255克。
● 安装方式：背板安装，安装螺钉4×M4。

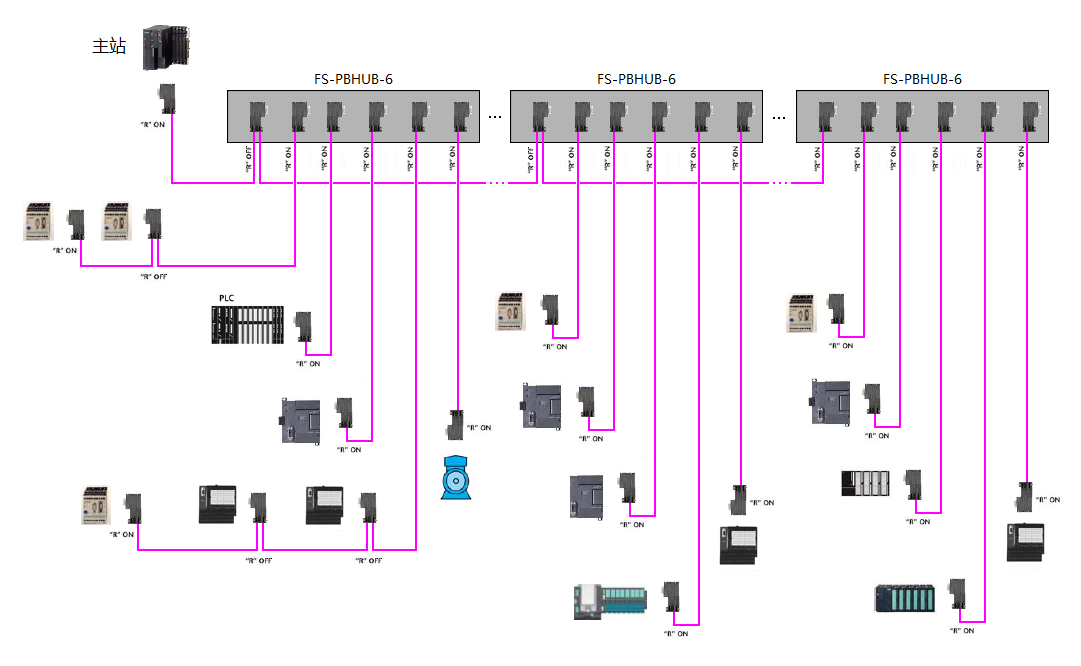

应用拓扑
