RS485/422/232串口转无线通信
发布时间:2023-07-13 11:32 浏览次数:8711

四星电子FS-LR485A是新一代工业级串口转LoRa无线适配器,采用数据透明传输工作方式,可无需修改地将RS485/RS422/RS232电缆传输直接转换成无线传输,支持多达65535个节点无线组网通讯,433MHz无线频率,无线通讯穿透强,空旷地带最大传输距离可达10公里,室内无线传输可穿透15层楼板,并可中继扩展。串口波特率1200bps~115200bps,空中速率2.4Kbps~62.5Kbps可设置,9~40VDC宽电压供电,-40℃~+85℃工作温度,外形为现场防尘防水安装型。


四星电子的串口转LoRa无线适配器FS-LR485A为工业级设计的产品,可用于将各种工控设备的RS232/RS485/RS422串口转换为LoRa无线通讯,原有工控设备的软件硬件均无需修改,可直接升级为无线数据传输系统。

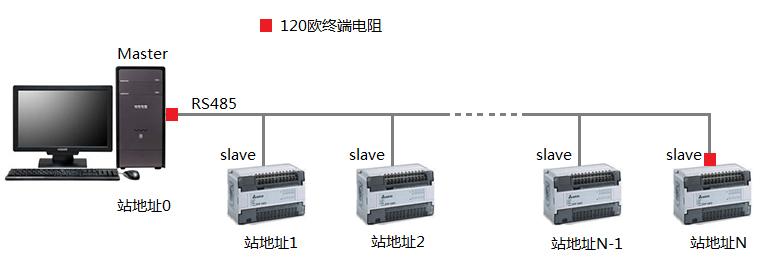

如图1为一典型的使用RS485总线(如MODBUS)电缆的数据采集控制系统,主站的站地址号是0,各个从站的站地址号分别是1、2、3、N。任何一个站发送数据时,其它各个站均会收到数据,只有当呼叫到自己的站才会发出应答数据。




图1 典型的RS485有线数采控制系统

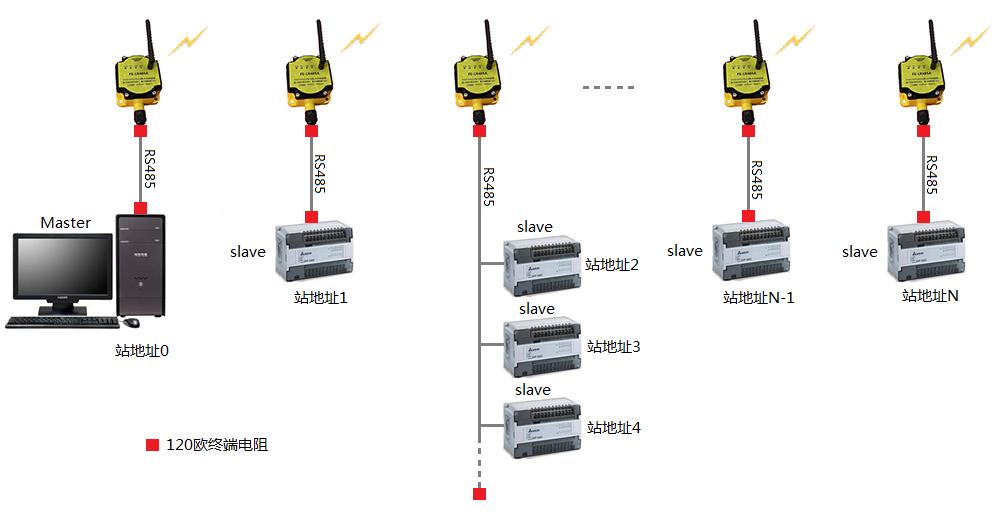

改造成LoRa无线传输如图2所示,使用四星电子的FS-LR485A透传模块,经过简单设置后就可用无线方式替代原来的电缆传输,无需修改原设备的站地址、通讯协议和软件等。


图2  LoRa无线数采控制系统
