SPE单对以太网10BASE-T1L和Ethernet-APL系统中使用二芯双绞线传输信号和电力，传输速率为10Mbit/s。用户常常受到传输距离、传输电力功率等因素的困扰。抛开传输电力功率，屏蔽措施、环境因素之类的影响不说，单就双绞线电缆本身的质量问题，考虑到影响通信的主要因素是双绞线的特性阻抗，导体电阻和线间电容，谈谈笔者在通信测试中遇到的一些实际问题。下表是笔者用了三种不同厂家的双绞线电缆，在10BASE-T1L单对以太网（速率10Mbit/s）上所做的测试结果。

从表中可看出，只要参数符合国标的双绞线，其最大传输距离均可达到相应通信标准规定的最大距离，而参数达不到国标的双绞线，由于电阻、电容、电感等参数的不匹配，使其特性阻抗发生了较大的偏移，也就大大的降低了最大传输距离。

怎样判断双绞线电缆是否合格？简单的判断主要看导体电阻、线间电容、特性阻抗这几个重要参数。

线间电容要小于56pF/米。

特性阻抗为100欧姆±15%。

导体电阻值要符合电阻计算公式R=ρL/S：

R：电阻值（欧姆）；

ρ：电阻率（欧姆.mm²/m），铜的电阻率是0.017欧姆.mm²/m；

L：电缆长度（米），注意双线回路电阻是单线的2倍长度；

S：导体的截面积（mm²）。

其实只要是用铜制造的电缆都能符合要求！有不少生产厂家为节省铜的成本，在铜材里面添加了合金，或做成铜包铝、铜包铁等线材，这样的线材电阻率较大，也就是单位长度的电缆电阻会很大，线间电容也会因绝缘体的材质不同而不同，所以传输距离就会受到很大的影响。

综上所述，选择SPE/APL双绞线电缆时，务必实际测量一下电缆导体的电阻值，看看是否大致符合上面的电阻计算公式，如不符合则必然添加了廉价金属，这是最有效的方法，而不要看厂家的宣传。随着传输电力功率的增大，要求电缆导体的截面积也必须随之增大才能减少线损，这时也必须保证线间电容<56pF/m，这是很重要的技术指标，电缆的绝缘材料必须是低介电常数的发泡PE才能保证很小的线间电容。

至于电缆的电感，由于测试时是盘成卷状的，这相当于一个共模电感，差分信号在共模电感中产生的磁通是相互抵消的，所以影响不大，简单的测试可以不考虑这个因素。电缆拉伸展开后，传输距离通常会增加20%。

建议用户尽量购买大品牌的SPE/APL专用双绞线电缆，这类电缆有详细的各种参数。

下面是美规线的截面积与电阻值（单根线）对照表：

SPE/APL电缆通常推荐使用现场总线A类电缆（IEC61158-2），如选用FF专用电缆，Profibus-PA专用电缆，该电缆的导体截面积有0.82mm²和2.0mm²两种规格，可满足短距离和长距离两种场景的使用，其它参数也均符合SPE/APL的要求。不要使用Profibus-DP这类RS485类的电缆，其特性阻抗并不符合SPE/APL标准。

最后推荐几款取得认证的SPE和APL电缆：

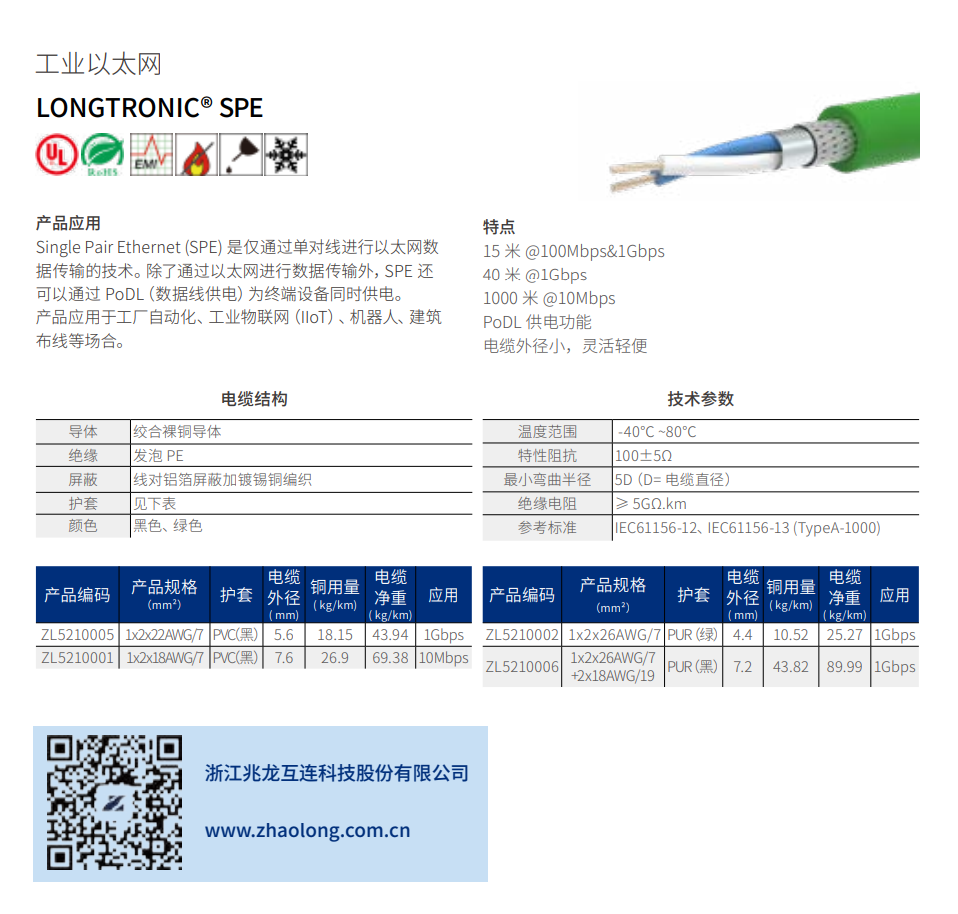

1、浙江兆龙互联科技有限公司，https://www.zhaolong.com.cn

对于需要传输更大功率的SPE或APL，可向厂家订制截面积更大的SPE/APL电缆，如AWG14等。

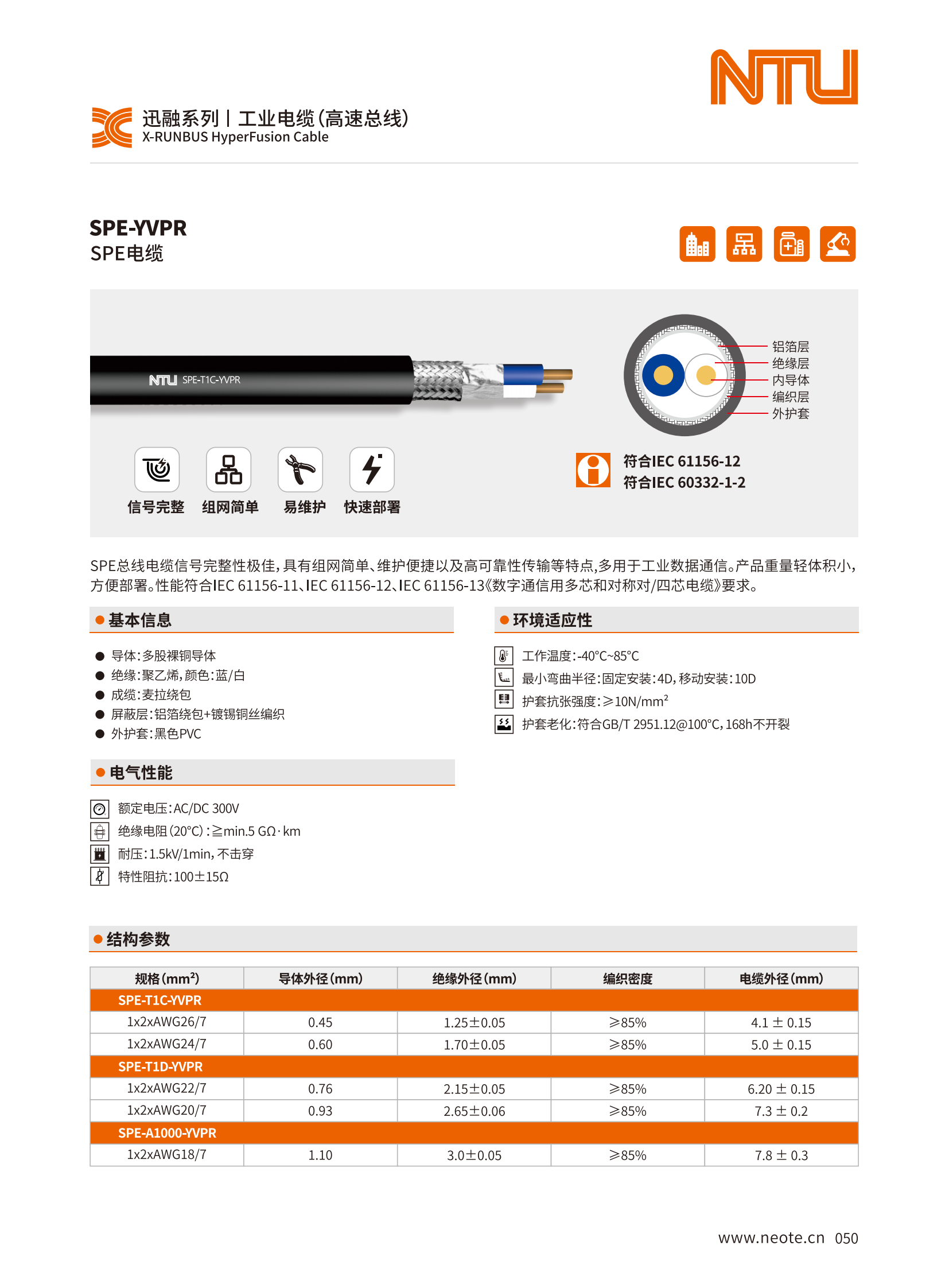

2、诺特（长沙）联接技术有限公司，www.neote.cn

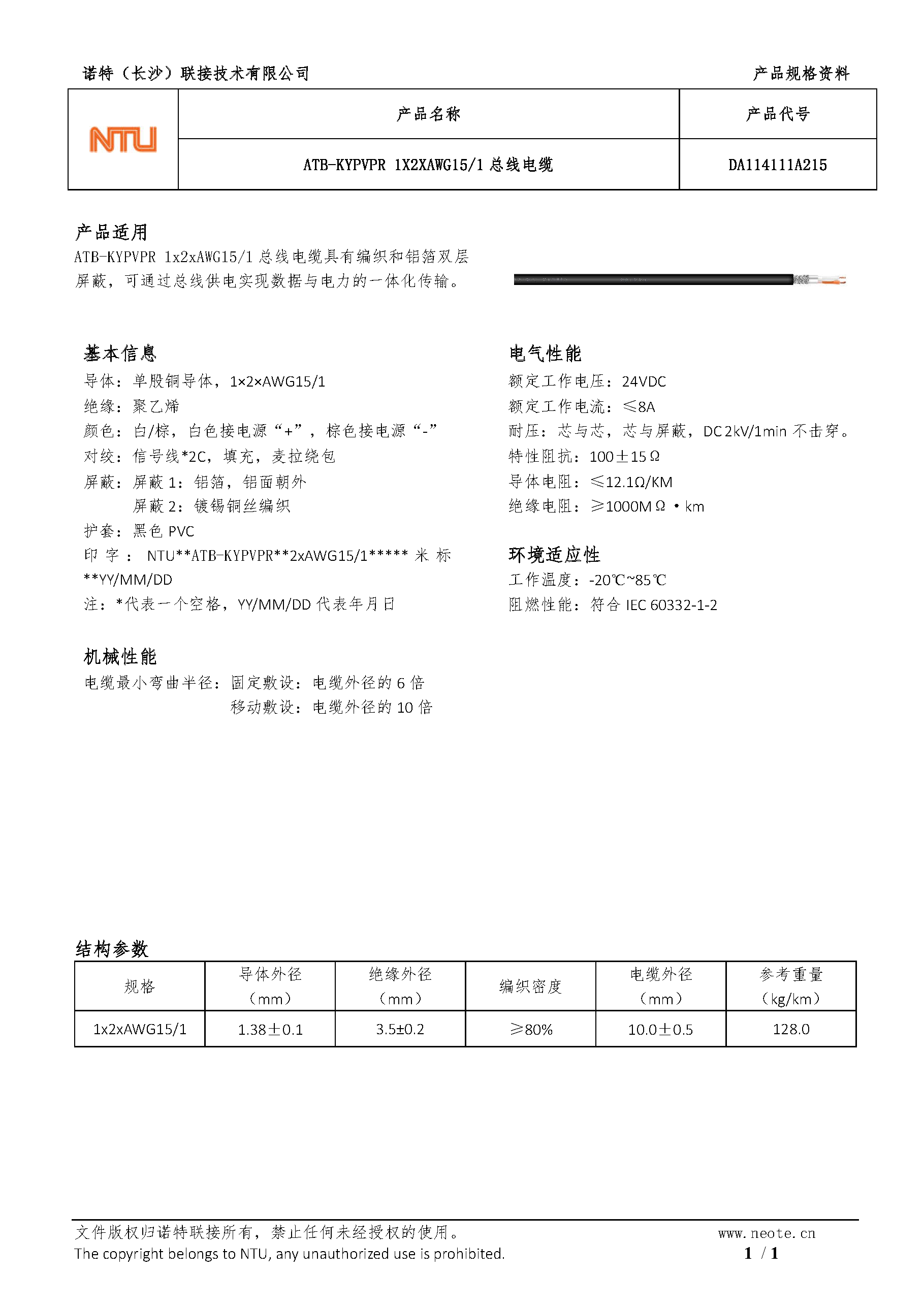

下面这种电缆的导体截面积是1.5mm²，适合于较大电力功率长距离传输。
