CAN总线星型连接拓扑
发布时间:2023-07-13 10:35 浏览次数:4786


四星电子CAN总线集线器FS-CANHUB-5使用非常灵活多样,可实现总线型网络、星形网络、树形网络以及混合型网络拓扑结构,下面是几种经典的应用方案图,请务必按图示正确设置各CAN网络段的终端电阻


1、单个集线器应用拓扑:

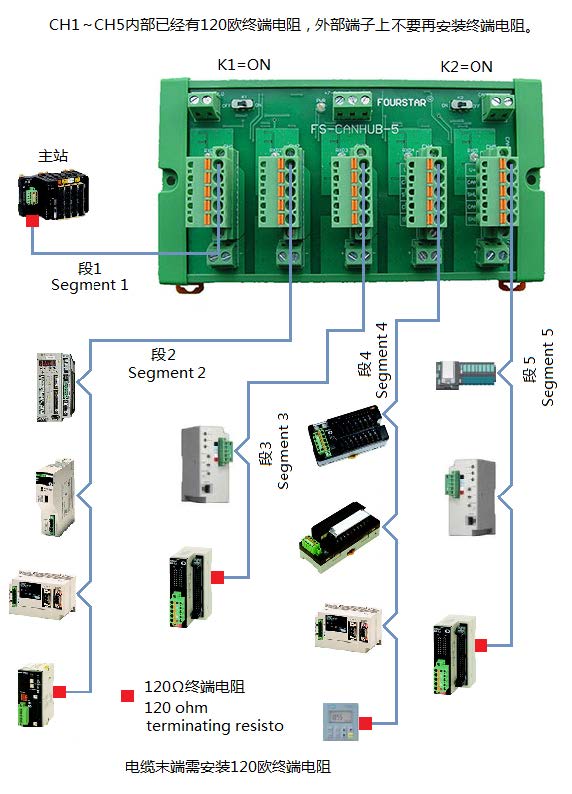

单个使用FS-CANHUB-5可实现5口CAN集线器。这时需将扩展总线上的开关K1、K2均拨到ON位置,由于CAN口CH1~CH5内部已经有120欧终端电阻,所以只需在每路对应的电缆末端安装一只120欧终端电阻即可。


对于需要DeviceNet总线供电的用户,可在CH1~CH5对应的总线电源端子接入总线电源,这样5芯CAN端子的V+和GND之间便有总线电源输出,如果不需总线供电则忽略之,只使用CANH、CANL两个端子接双绞线。





2、多个集线器应用拓扑:

可使用N个FS-CANHUB-5集线器通过扩展总线端子CANH0、CANL0和开关K1、K2扩展成5N口CAN集线器,N的数量不低于10台。

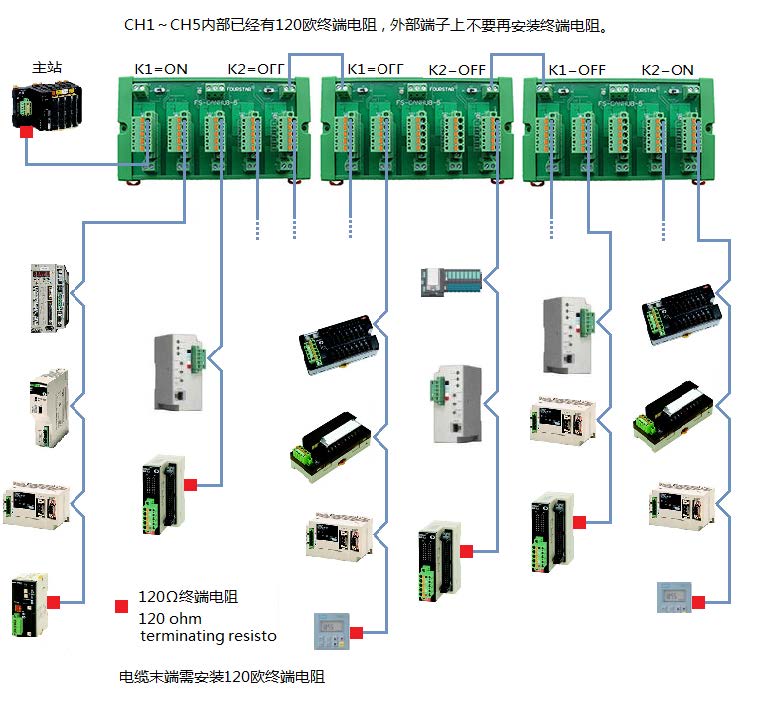

每一台FS-CANHUB-5集线器上有二对扩展总线端子CANH0、CANL0和对应的开关K1、K2。当K1、K2拨到ON时,内部总线与CANH0、CANL0端子断开,此时不扩展;当K1、K2拨到OFF时,内部总线与CANH0、CANL0端子连通,此时CANH0、CANL0端子可以连接另一台FS-CANHUB-5集线器的CANH0、CANL0端子,扩展出更多的CAN口。  所以开关的设置方法是:第一台的左边开关和最后一台的右边开关拨到ON,除此之外的其它所有开关拨到OFF。每台FS-CANHUB-5上的工作电源端子(+7~36V和0V端子)可并联在一起供电也可分开单独供电。




3、使用扩展总线端子CANH0、CANL0作为一个CAN口连接设备。

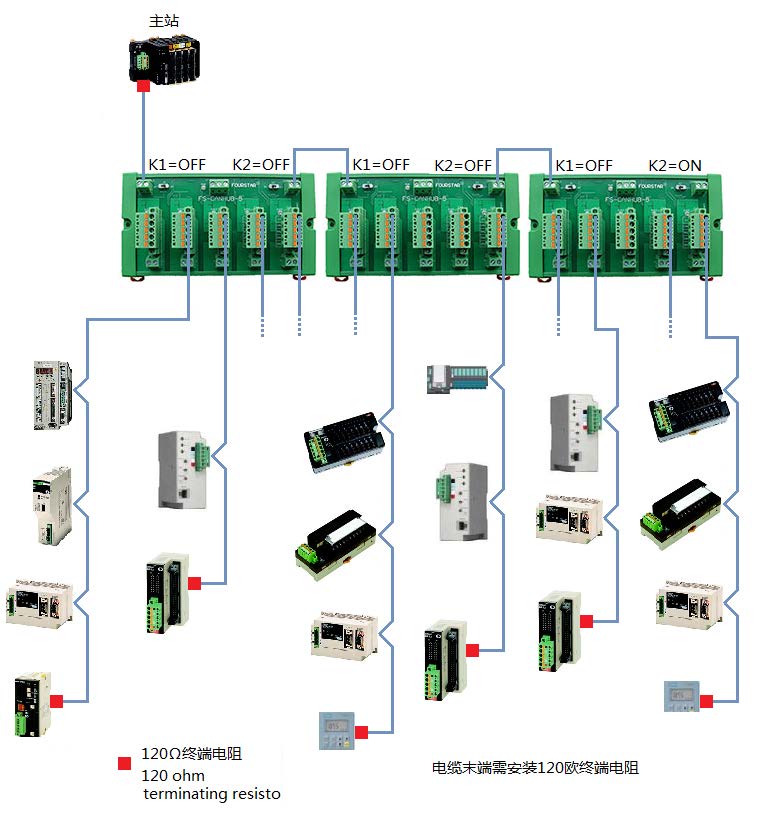

这种方案可以多出一个CAN口。扩展总线CANH0、CANL0通常就近接主站设备,这个主站设备的CAN口需接一只120欧终端电阻,最后一台FS-CANHUB-5右边的开关拨到ON,除此之外的所有开关拨到OFF。如下图所示,注意图中开关的设置。
