关于单对以太网的连接器插头和电缆
发布时间:2025-07-03 16:15 浏览次数:7

四星电子的单对以太网交换机IE3-10T1L5、单对以太网介质转换器IE-10T1L、单对以太网中继器RPT-10T1L,其单对以太网接口采用的是符合IEC63171-2标准的SPE连接器插座,用户需自行购置对应的符合IEC63171-2标准的SPE连接器插头和相应的SPE通信电缆,该插头有一下两种形式:

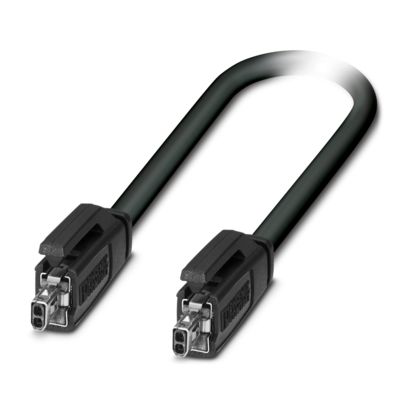

1、一体成型的插头和电缆,如下图:

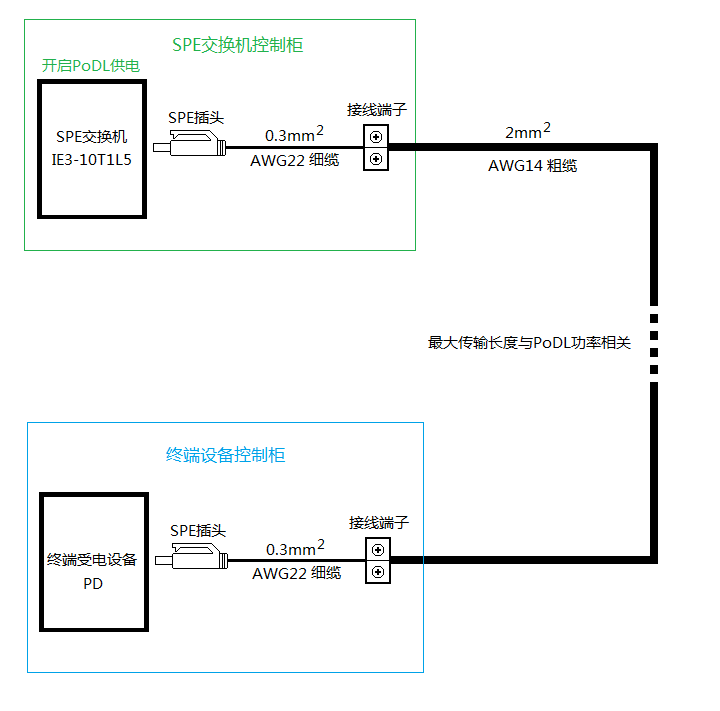

这种一体成型的插头和电缆,厂家通常已经做成几米至几十米的不同长度,用户需更长的电缆时,为节省费用,通常将其从中间剪断,再经端子连接一段双绞线电缆。





在贸泽电子网站www.mouser.cn上输入关键词“单对以太网”能够购买到。

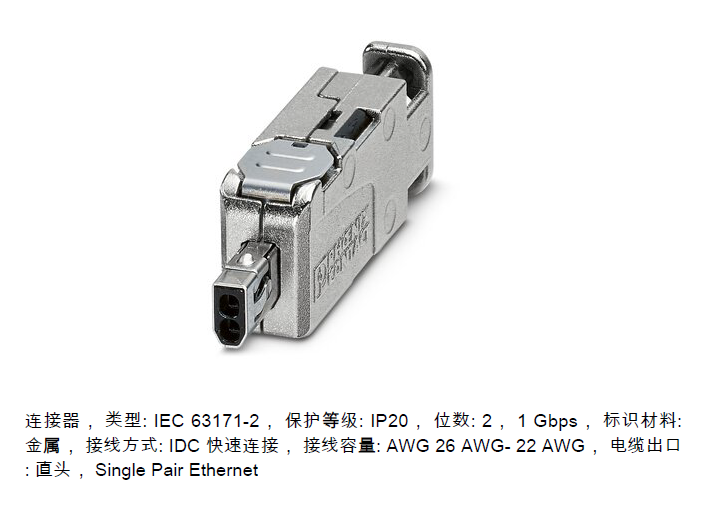

2、可装配式SPE连接器,如下图:




用户可根据不同的电缆长度自由装配这种连接器插头。

在淘宝www.taobao.com上输入关键词“SPE连接器”能够购买到。

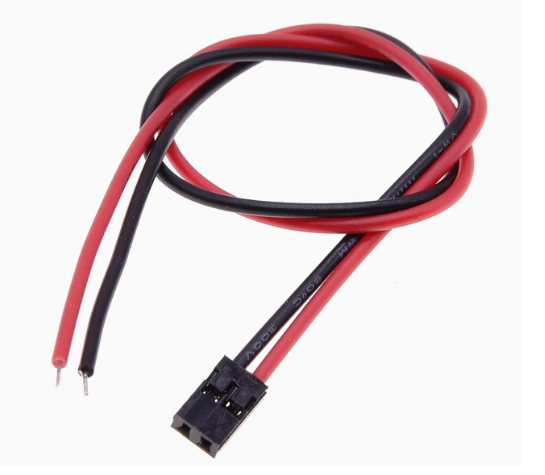

3、作为一种临时应急方法,可以用2.0mm杜邦线,单排1×2P来临时代替IEC63171-2标准的SPE连接器插头,如下图所示:





在淘宝www.taobao.com上输入关键词“2.0杜邦线”能够购买到。

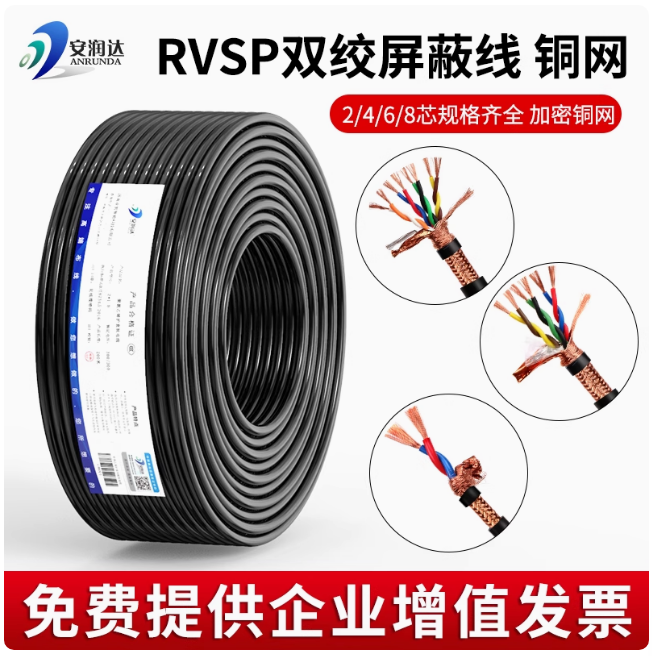

关于单对以太网用双绞线专用电缆,目前一些欧洲厂商有生产这类电缆,价格较贵,我们测试了国内厂家的无氧铜RS485双绞线电缆,其性价比也不错,有0.3mm2到2.5mm2不同的规格,完全可用于单对以太网和Ethernet-APL系统。
