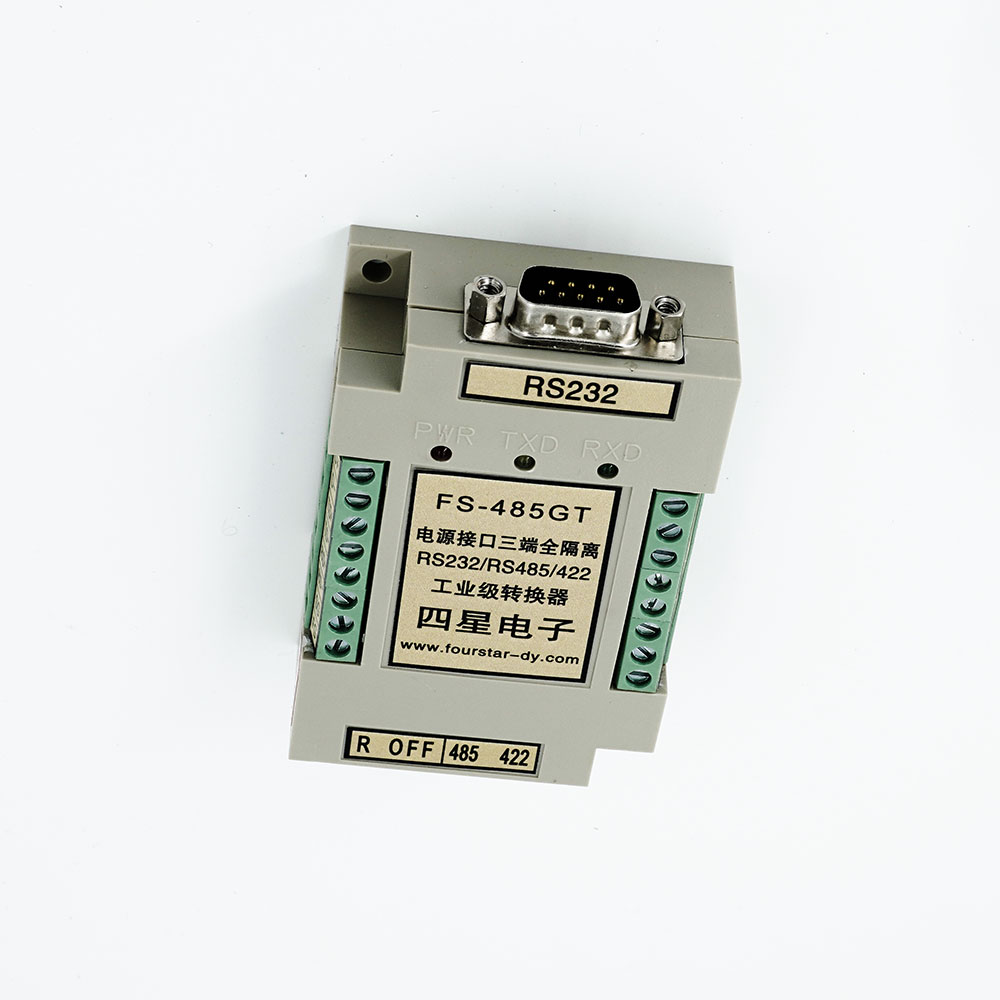

FS-485GT
FS-485GT
RS232/RS485/422转换器,三端全隔离。

QQ咨询

微信联系

微信联系
联系我们
0838-2515543
产品概述
使用手册
驱动程序
相关软件
相关阅读

产品简介

电源接口三端全隔离的RS232/RS485/422工业级转换器,9~40VDC宽电压供电,全双工半双工通用,无延时自动收发转换,最高速率230Kbps,最大通信距离2km(9600bps),3km(4800bps)外形为导轨安装的工业结构,带通信指示灯,可带64个RS485节点,防雷击。


技术参数

1、接口标准:TIA/EIA-RS232C、TIA/EIA-RS485/422,RS232仅使用TXD、RXD、GND三线。

2、输出为四线全双工 RS422 接口和二线半双工 RS485 接口。

3、需外接 9 ~ 40VDC 电源,消耗功率< 1W。

4、光隔离电压:电源对 RS232 和 RS485/422 隔离电压为 1000VDC;RS232 对 RS485/422 隔离电压为 1000VDC。

5、传输介质:普通双绞线:截面积 0.5mm2 ,分布电容< 60pf/m ,特性组抗 120 欧。

6、工作方式: RS485 半双工透明传输或 RS422 全双工透明传输。

7、最大通信距离为 3000 米 ( 4800bps 时)、 2000 米 ( 9600bps 时), 1200 米 (115.2Kbps 时)。

8、RS485/422 可挂节点数为 32 个。

9、波特率为 0 ~ 230Kbps 自适应。

10、接口保护:RS485/422 端口:± 15KV 防静电保护、 600W 防雷击(浪涌)保护和防 60V 持续过电压的自恢复保护。

                    RS232 端口:± 15KV 防静电保护。

                    电源端口:防接反保护,过流保护。

11 、安装方式: 35mm 标准导轨安装和螺栓孔安装。

12 、 工作温度 :-40 ~ 85 ℃。

13 、外形尺寸: 85 × 55 × 25。

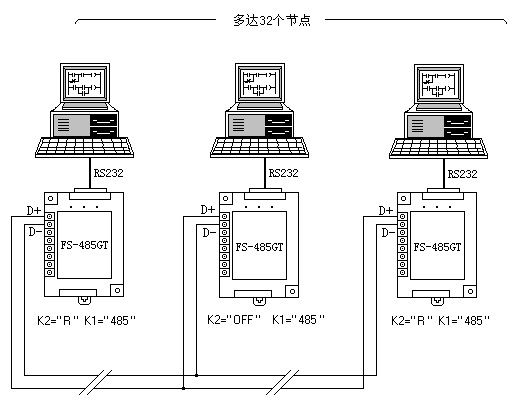

应用拓扑




FS-485GT使用手册
