产品简介

适合煤矿等防爆场合使用的高隔离电压型CAN总线光隔离中继器。隔离电压5000VDC或3500VAC，外接本安电源可作为本安型CAN中继器用于防爆场合本安系统，其它功能同ECANG。

技术参数

● 中继距离可达10km（5Kbps）、5km（10Kbps）、3km（20Kbps）、1.3km（50Kbps）、500m（100Kbps）、400m（125Kbps）、200m（250Kbps）、100m（500Kbps）

● 隔离电压：5000VDC或3500VAC，符合煤矿行业安全要求

● 通讯速率：正常模式：0～500Kbps自适应；驱动增强模式：0～100Kbps自适应

● 总线上可挂110个CAN收发器

● 工作方式：二线制半双工透明传输，信号零延时双向自动切换

● 独具驱动增强电路，输出信号电压可提高一倍，可用于较细通信线的远距离传输

● 限斜率驱动器,使电磁干扰减到最小,并能减少传输线终端不匹配引起的反射

● 传输线：截面积为0.75mm² 以上，特性阻抗为120欧双绞线，当通信距离超过1km时，应使用截面积为1.5mm²以上，线间电容小                  于60pf/m的双绞线

● 接口保护：

         CAN端口：防雷击浪涌保护器，可重复性浪涌容量：Ipp=100A（10/700us，4KV）
         符合标准：ITU-TK20/21、VDE 0433。

         电源端口：500W TVS防雷击保护，电源极性接反保护。

● 外接5V，1W直流电源，内部DC/DC隔离供电

● 工作温度：-20℃～+75℃

● 安装方式：35mm标准导轨安装和螺栓孔安装

● 外形尺寸： 85×55×25

● 重量：100克

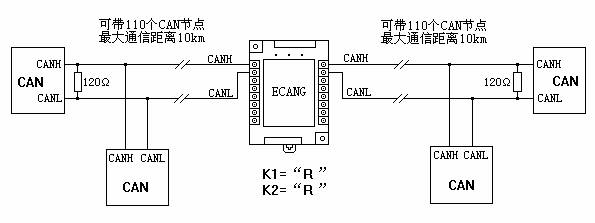

应用拓扑
