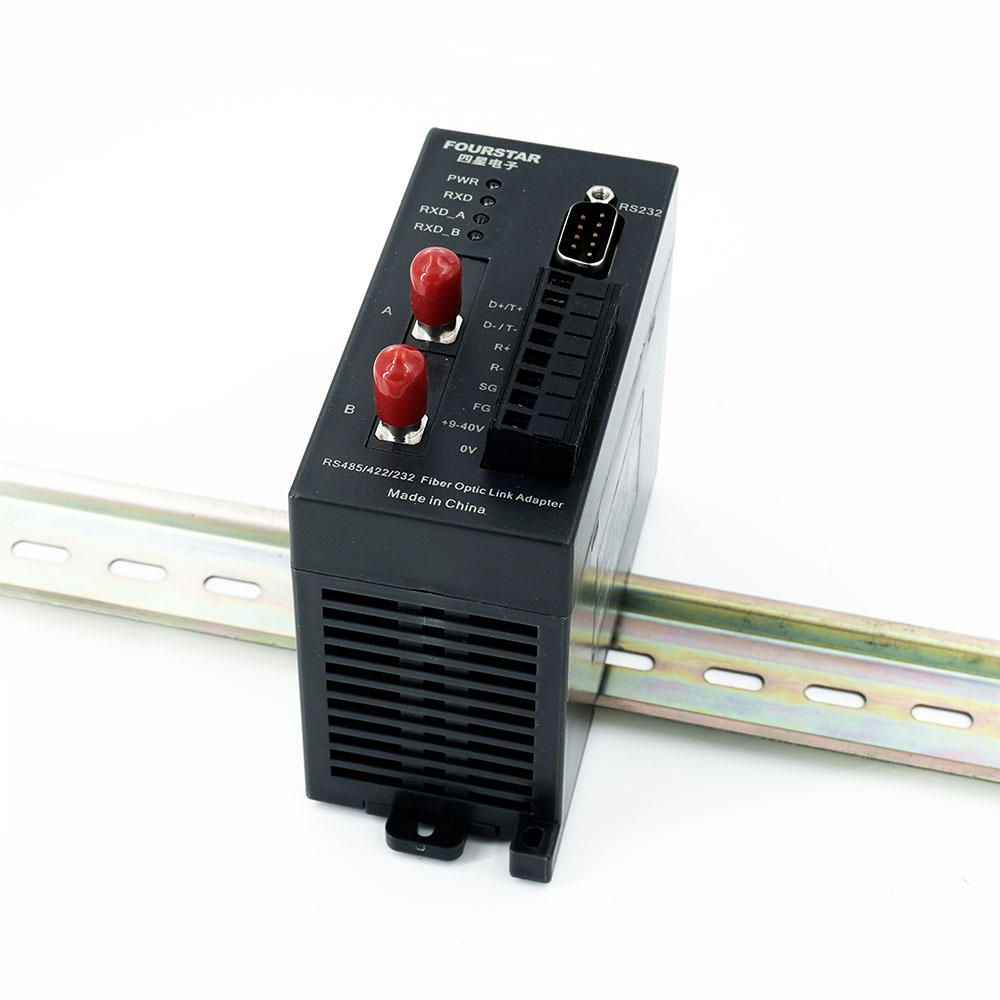

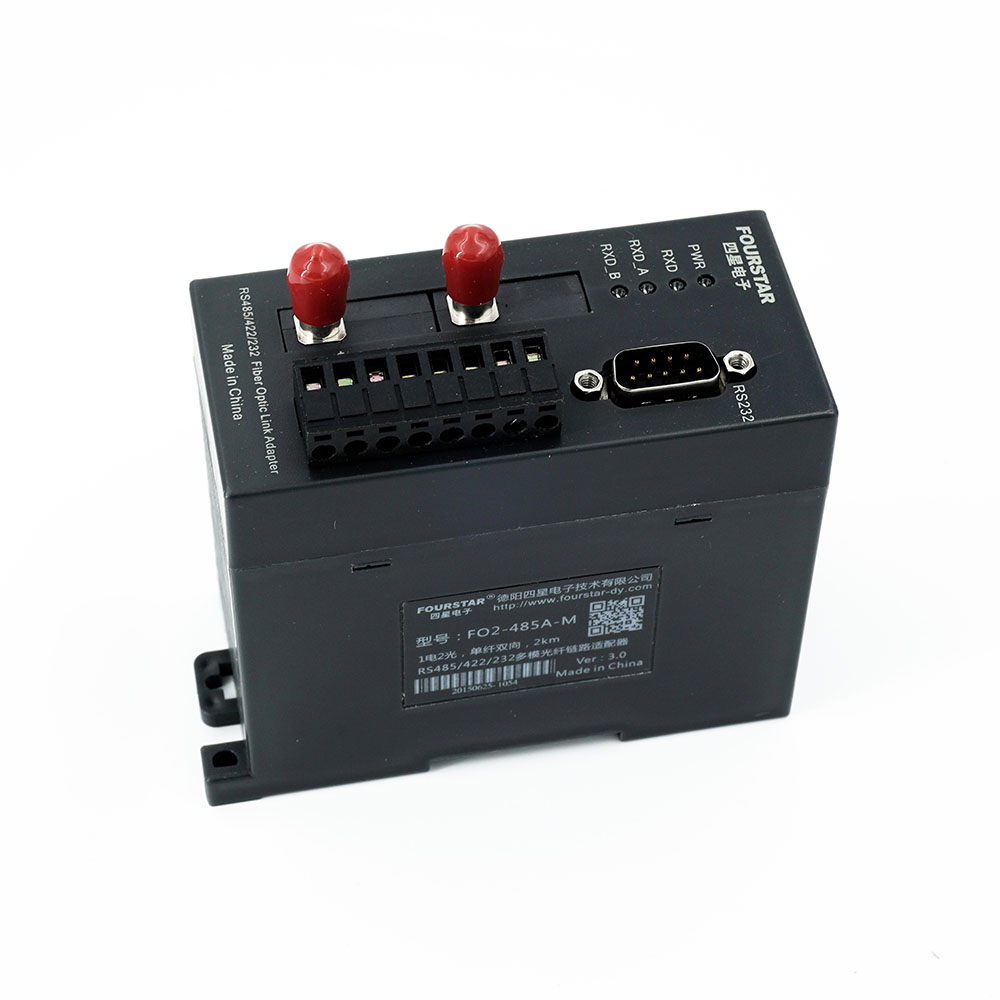

FO2-485A-M
FO2-485A-M
RS485/422/232光纤适配器,1电2光,多模单纤。

QQ咨询

微信联系

微信联系
联系我们
0838-2515543
产品概述
使用手册
驱动程序
相关软件
相关阅读

产品简介

单纤双光口RS485/422/232多模光纤链路模块。1电2光,单纤传输,实现RS485/422/232信号高速远距离传输,彻底解决通讯中的电磁干扰、地线环路干扰和雷电破坏等工程难题。可实现点对点、总线型、星形和混合型光纤网络。数据透明传输,无需改动原有的通信协议和软件,速率0~500Kbps自动适应,9~40VDC宽电压隔离供电,适用光纤:多模62.5/125um、50/125um,光纤传输距离:0~2km,ST光纤接头,-40~+85℃工业级工作温度,DIN35mm标准导轨安装。


技术参数

参数分类

项 目

指      标



光口参数



光口数量

双光口,单纤双向传输。

光纤类型

多模62.5/125um、50/125um。

光纤接口

标配ST接头,可选配SC、FC接头。

波长

1310nm/1550nm。

发射光功率

-6dBm。

接收光灵敏度

-18dBm。

光纤最大传输距离

2公里。



电口参数

接口类型

RS485/422为接线端子,RS232为符合DTE的DB9M插座。

RS232信号

TXD、RXD、GND。

RS485信号

D+、D-、SG。

RS422信号

T+、T-、R+、R-、SG。

通讯速率

0~500Kbps无延时自适应。

RS232最大传输距离

30米

RS485/422最大传输距离

速率<150Kbps时1200米;速率>150Kbps时400米。

接口保护

RS485接口500W防雷击浪涌保护,RS232和RS422接口5W防浪涌保护,所有信号15kV ESD保护。



通用参数



工作电压和功耗

DC9~40V宽电压供电,功耗1W。

接口隔离

电源端口―RS485/422/232口―光口三方相互隔离,隔离电压1500VDC。

防护等级

IP20

工作温度

-40℃~+85℃。

外形尺寸

85mm×49mm×100mm(长×宽×高)。

重量

180克。

安装方式

DIN35mm标准导轨安装。



应用拓扑


FO2-485A-M使用手册
