FIB-LIN-S
FIB-LIN-S

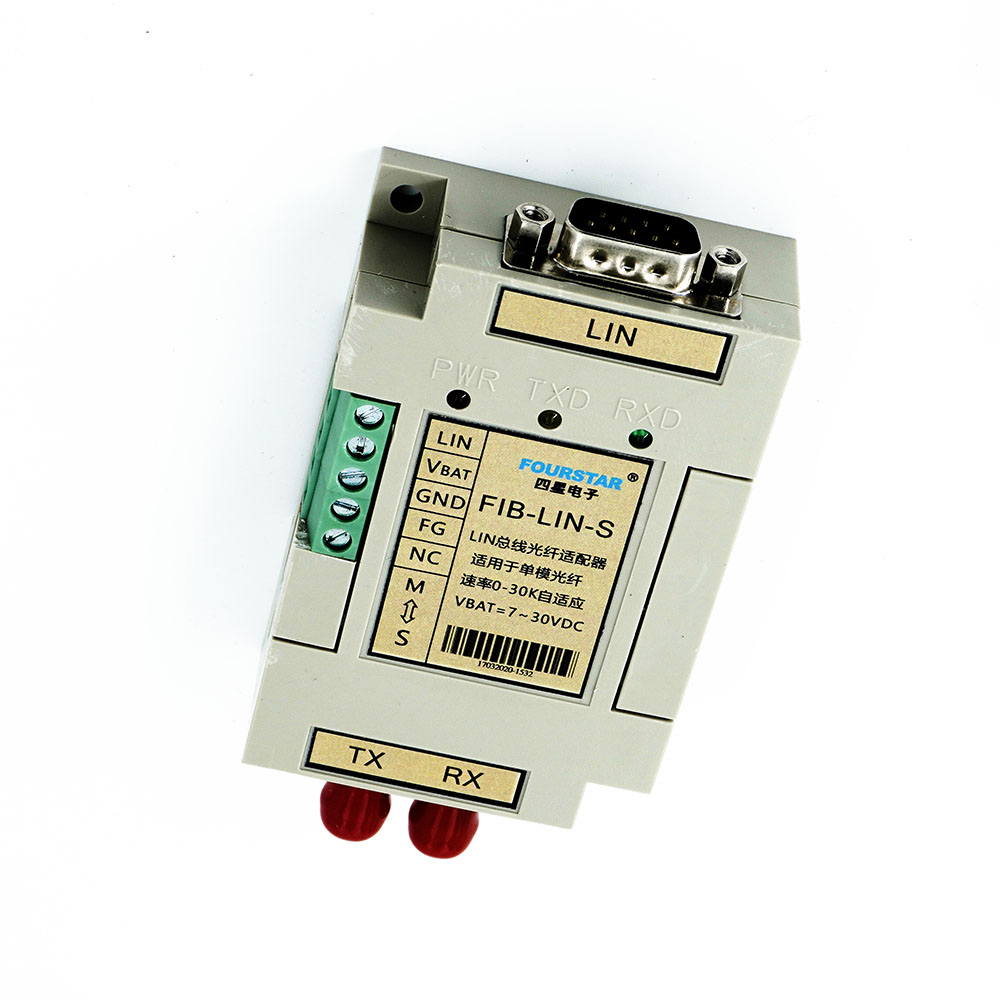

LIN总线光纤适配器,单模双纤。

QQ咨询

微信联系

微信联系
联系我们
0838-2515543
产品概述
使用手册
驱动程序
相关软件
相关阅读

产品简介

LIN总线转单模光纤适配器。速率1K~50Kbps自适应,数据透明传输,7~30VDC宽电压供电,波长:1310nm,适用光纤:单模9/125、10/125、8.3/125um,传输距离:0~20km,ST光纤接头,彻底解决通讯中的电磁干扰、地线环路干扰和雷电破坏等工程难题。产品同时具有接线端子和符合LIN标准的DB9M插座,-40~+85℃工业级工作温度,标准导轨安装。


技术参数

参数分类

项 目

指      标



光口参数



光口数量

单光口,双纤双向传输。

光纤类型

单模9/125、10/125、8.3/125um。产品型号:FIB-LIN-S

多模62.5/125um、50/125um。产品型号:FIB-LIN-M

光纤接口

标配ST光纤接头,可选配SC或FC光纤接头。

波长

1310nm。

发射光功率

-6dBm。

接收光灵敏度

-18dBm。

光纤最大传输距离

单模光纤最大20公里,多模光纤最大4公里。



电口参数

接口类型

同时具有符合LIN标准接线端子和DB9M公插座。

通讯速率

1K~50Kbps自适应。

电缆最大传输距离

40米。

LIN最多节点数量

16个节点。

通讯协议

物理层透明传输,支持各种LIN总线上层通讯协议。



通用参数



工作电压和功耗

7~30VDC之间的任意电压,功耗约0.5W。

接口隔离

电源端口-LIN接口之间由于需总线供电的原因没有隔离。

防护等级

IP20

工作温度

-40℃~+85℃。

外形尺寸

85mm×55mm×25mm(长×宽×高)。

重量

80克。

安装方式

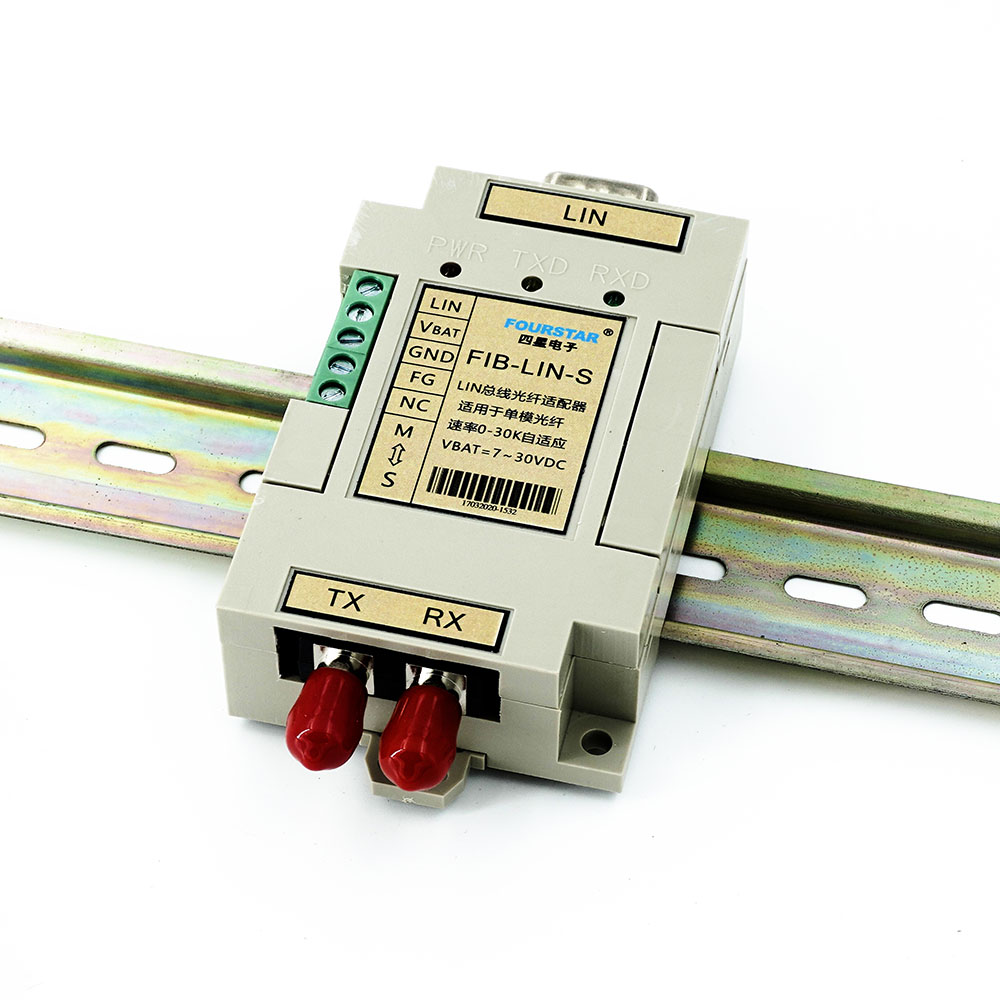

DIN35标准导轨安装或螺栓孔安装。




应用拓扑
